NB114产品介绍¶

一、功能说明¶

NB114 是实现串口数据 ⇌ 以太网数据转换的串口服务器；具有多种 Modbus 网关模式以及 MQTTC/HTTPC物联网网关模式，可满足各类串口设备/PLC 的联网功能；采用工业级设计标准，保证设备可靠性；产品自带 RJ45网口和 4×3.81mm 凤凰端子以及 DB9 数据接口；支持多种串口协议（RS422/RS485/RS232）；采用定位孔安装。

适用于商用显示、交互大屏等支持串口控制设备。数据可通过网关与云平台、私有平台及智慧屏实现只能控制联动。

串口控制器套装
- 概览：
- 型号： NB114
- 接口： RS485/RS422/RS232、网口（RJ45）
- 电压： DC 8～28V
- 协议： IP、TCP/UDP、IPv4
- 尺寸： 102*84*25mm

二、功能特点¶

RJ45 支持 10M 以太网接口；
支持多种工作模式（TCP Server、TCP Client、UDP Server、UDP Client、HTTPC、MQTTC）；
支持配置工具、网页、AT 指令三种配置方式；
服务器模式支持多路 Socket 连接；
支持多种串口协议（RS485、RS422、RS232）；
支持多种波特率；
支持 DHCP 功能；
支持 DNS（域名解析），可自定义域名解析服务器；
支持多种 Modbus 网关（简单协议转换、多主机模式、存储型网关、可配置型网关）；
支持快速接入阿里云、百度云、OneNET、华为云、3.1 版本标准 MQTT 服务器；
支持 HTTP 协议（GET/POST 请求）；
支持虚拟串口；
支持超时重启功能，可自定义重启时间；
支持短连接功能，可自定义短连接间隔；
支持心跳包、注册包功能；
支持串口缓存清理功能；
支持访问外网、局域网；
支持硬件恢复出厂设置；
支持在线升级功能。

三、技术参数¶

参数	描述
工作电压	直流 8~28V
串口	RS485、RS422、RS232
网络接口	RJ45
工作模式	TCP Server、TCP Client、UDP Server、UDP Client (默认 TCP Server)
Socket 连接数	支持 6 路
网络协议	IP、TCP/UDP、IPv4
IP 获取方式	DHCP、静态 IP（默认静态IP）
域名解析	支持
配置方式	Web、配置工具、AT指令
IP 地址	可自定义（默认192.168.3.7）
本地端口	可自定义（默认8887）
子网掩码	255.255.255.0
网关	可自定义（默认192.168.3.1）
目标 IP	可自定义（默认192.168.3.3）
目标端口	可自定义（默认8888）
网络缓存	512 Byte
串口缓存	512 Byte
打包机制	512 Byte
串口波特率	1200 ~ 230400 bps (默认 115200)
数据位	5、6、7、8 (默认 8)
停止位	1、2 (默认 1)
校验位	None, Odd、Even, Mark, Space (默认 None)
流控	RTS/CTS、DSR/DTR、XON/XOFF、NONE (默认 NONE)
产品尺寸	82mm84mm25mm (长宽高)
产品重量	126g ± 5g
工作温湿度	-40 ~ +85°C、5% ~ 95%RH (无需冷凝)
存储温湿度	-40 ~ +105°C, 5% ~ 95%RH (无需冷凝)

四、设备安装¶

设备采用定位孔安装方式。

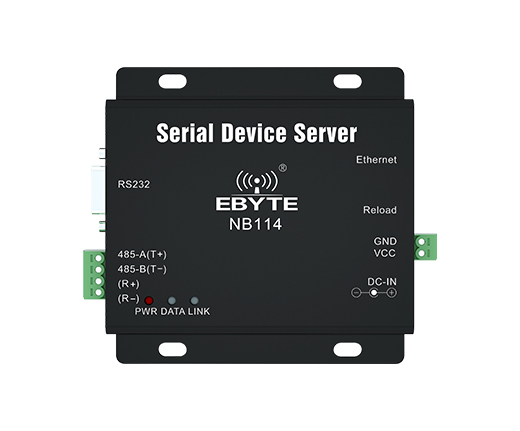

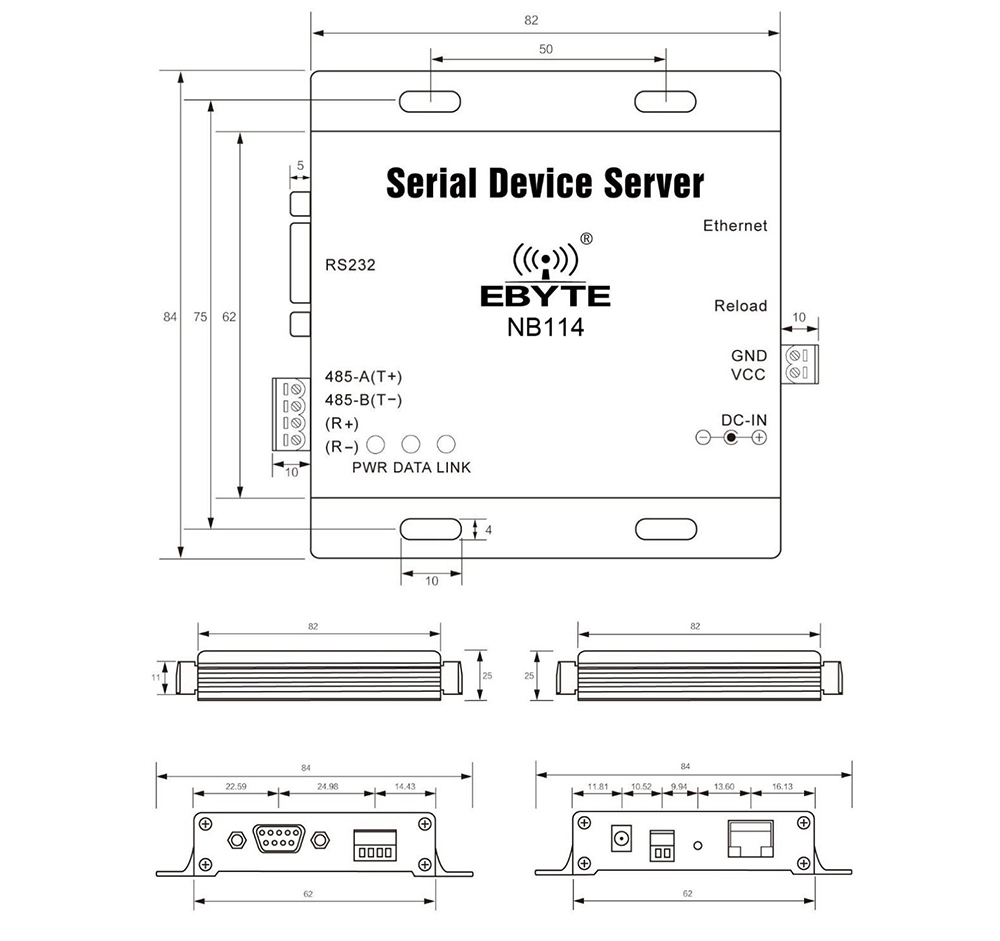

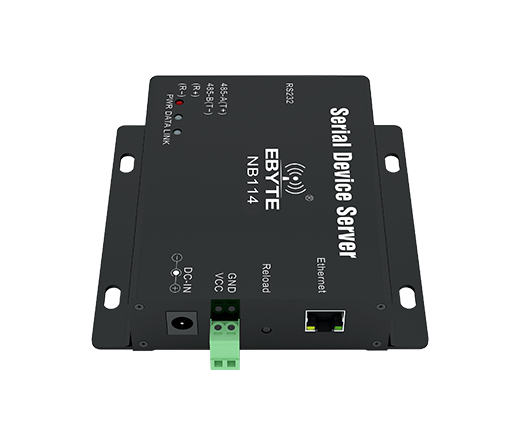

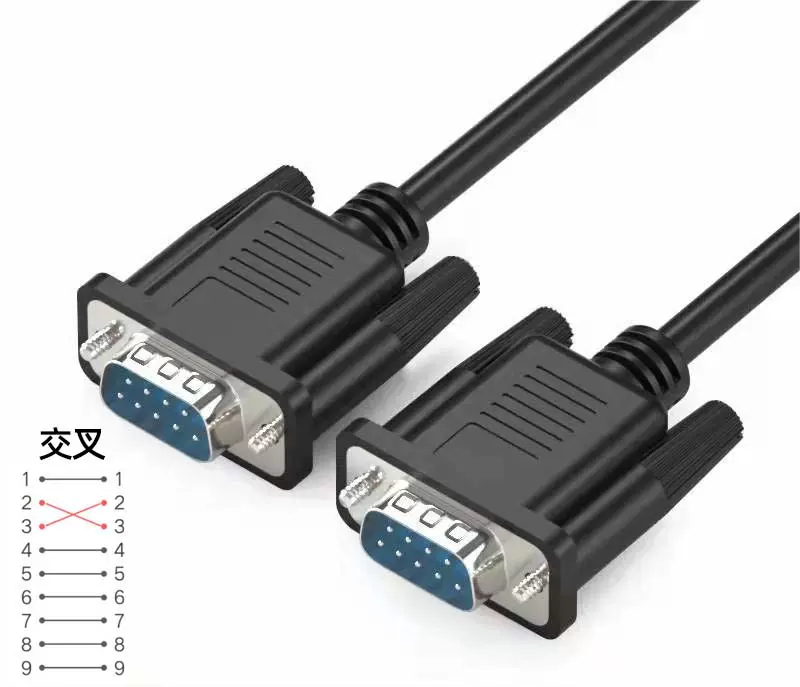

五、产品图示¶

六、配网说明¶

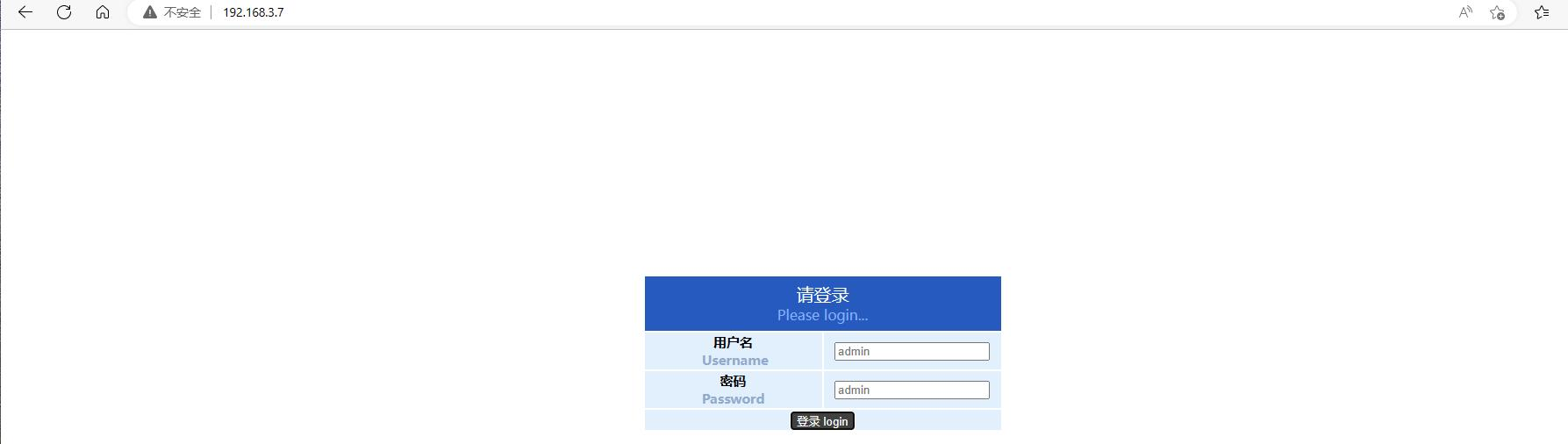

将设备与PC通过网线连接，配置PC的IPV4为192.168.3.1的网段，通过浏览器访问设备的IP地址：192.168.3.7，默认账号密码均为admin

配置如下：

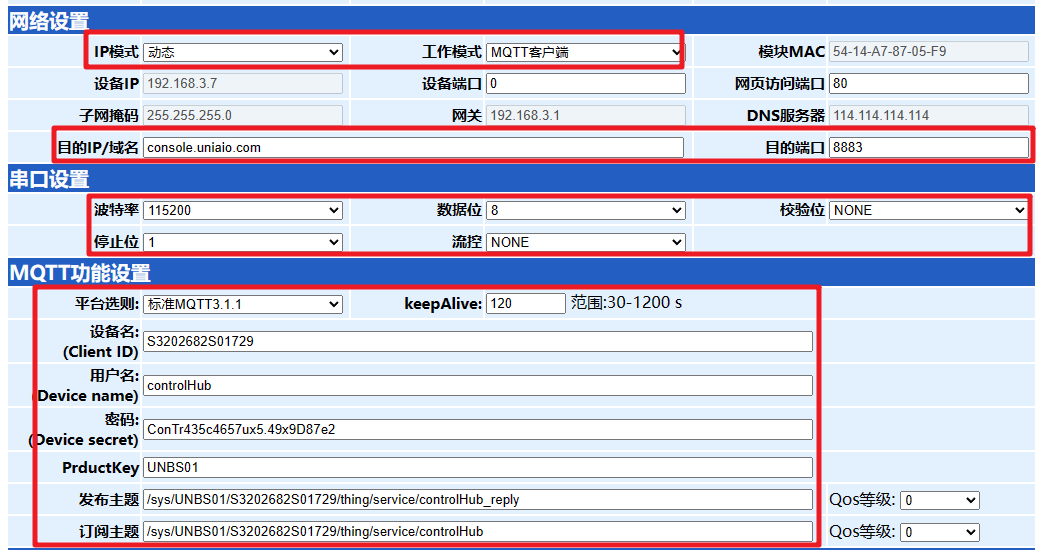

IP模式：建议调整为DHCP模式，如果入网有要求，可根据实际情况调整。
工作模式：MQTT客户端模式。
目的IP/域名：console.uniaio.com
目的端口：8883
串口设置：保持上图配置
设备名（Client ID）：即设备的SN号，见背板（eg：S3202682S01556）
用户名（Device name）：controlHub
密码（Device secret）：ConTr435c4657ux5.49x9D87e2
ProductKey：UNBS01
发布主题： /sys/UNBS01/${serialNumber}/thing/service/controlHub_reply
订阅主题： /sys/UNBS01/${serialNumber}/thing/service/controlHub

注：**${serialNumber}**替换为对应设备的SN
