SMW01产品介绍¶

一、产品介绍¶

​ 生命探测雷达是基于毫米波雷达实现人体生物存在感知及人体运动感知，持续记录人体 存在情况，停留时间，以及身体运动幅度，并可以通过无线信号通知网关实现场景联动。本 产品安装在室内顶部。人体功能探测不受温度、湿度、噪声气流、尘埃、光照和人体完全静 止等因素影响。

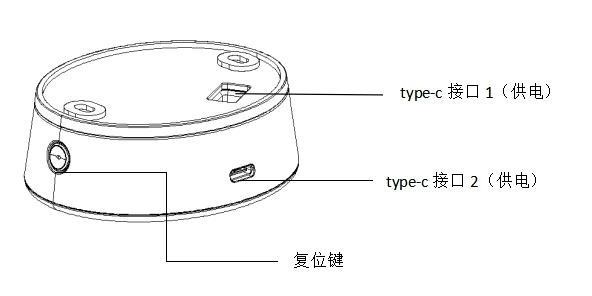

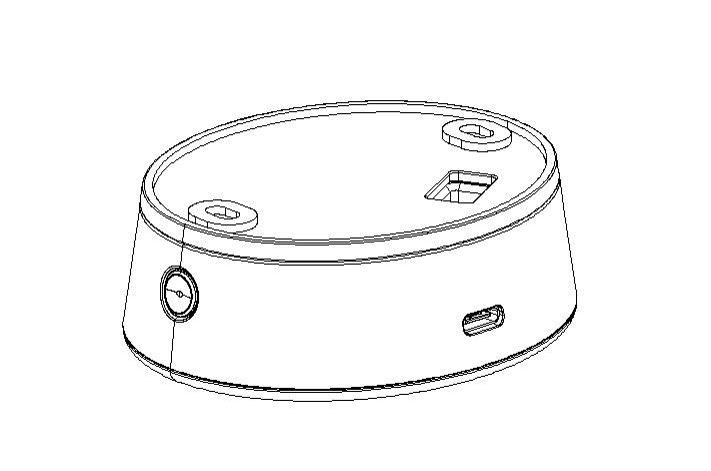

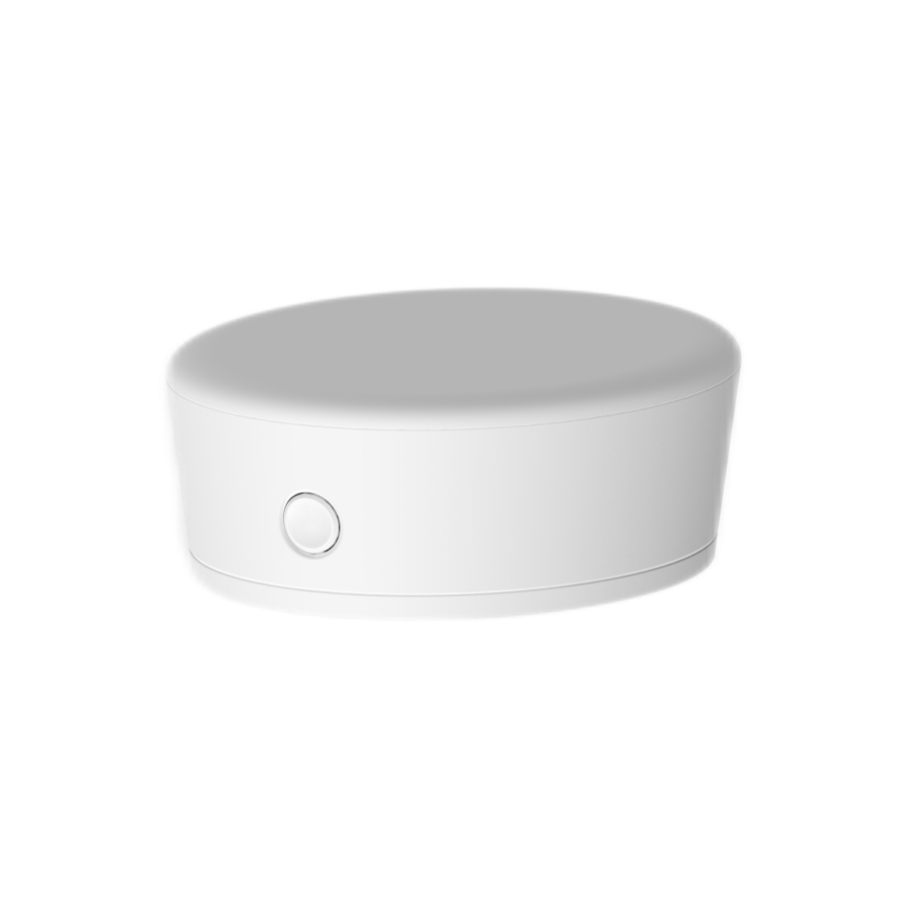

二、外观介绍¶

三、安装说明及安装注意事项¶

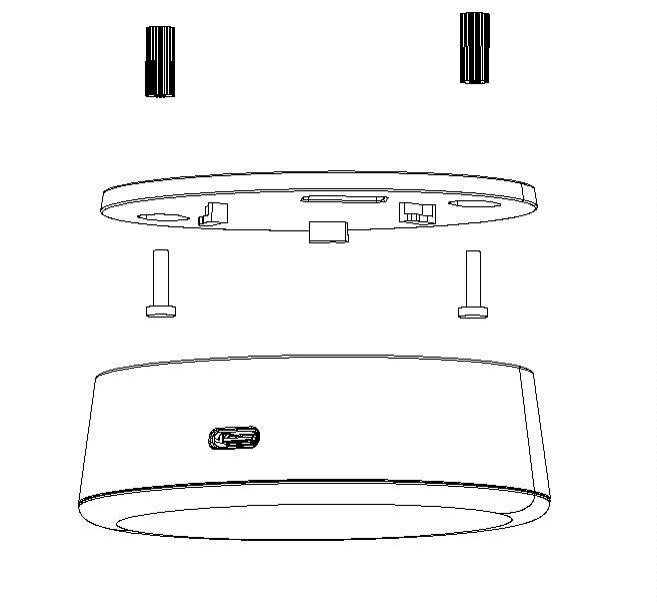

• 将产品固定在房屋顶部。钻孔并预埋膨胀螺丝，或者粘贴到墙体；
• 推入膨胀螺丝，固定安装支架底板；
• 将雷达底座对准安装支架卡扣，旋转方向固定雷达；

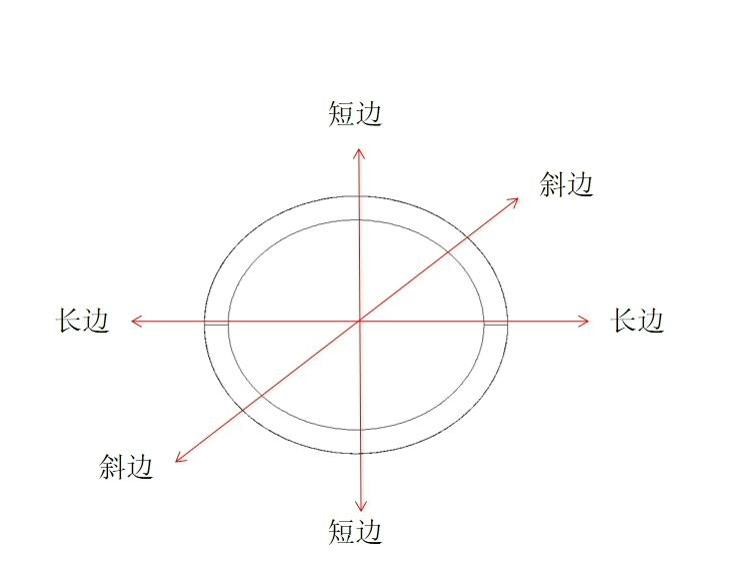

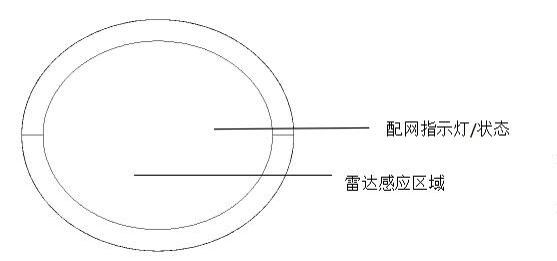

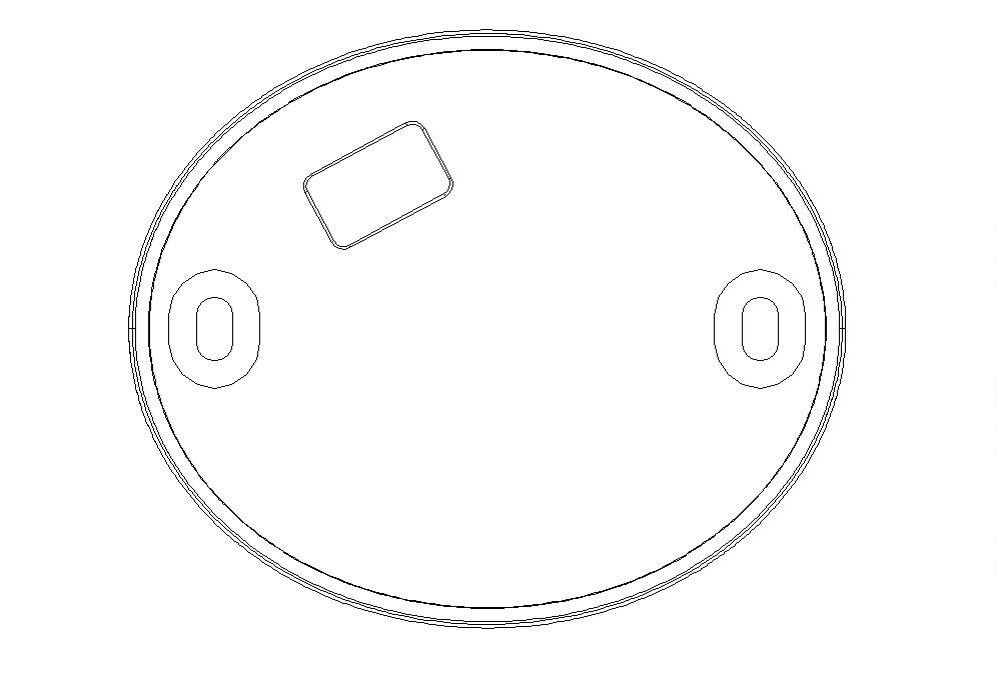

• 产品椭圆形状，长边为雷达较远距离，短边为较近距离;
• 设备通电，配网，连接 App

安装注意事项：置顶安装

●确保雷达探测准确性，请置顶安装！ 置顶雷达探测人体活动时的范围约为 8 米10 米，探测人体静止不动时的范围为 3 米4 米，扫描睡眠 时的范围约为 2.2 米*3.6 米。需要根据房间结构来设计雷达安装位置。

四、设备配网说明¶

设备配网前期开发主要分两个步骤，一是配置客户对接的地址信息，二是小程序配网连接服务器。

1、配置MQTT¶

设备最先需要设置MQTT连接信息，包括服务器地址、ClientID、用户名、密码。只用配置一次即可，配置信息回存储在模组中。具体步骤如下：

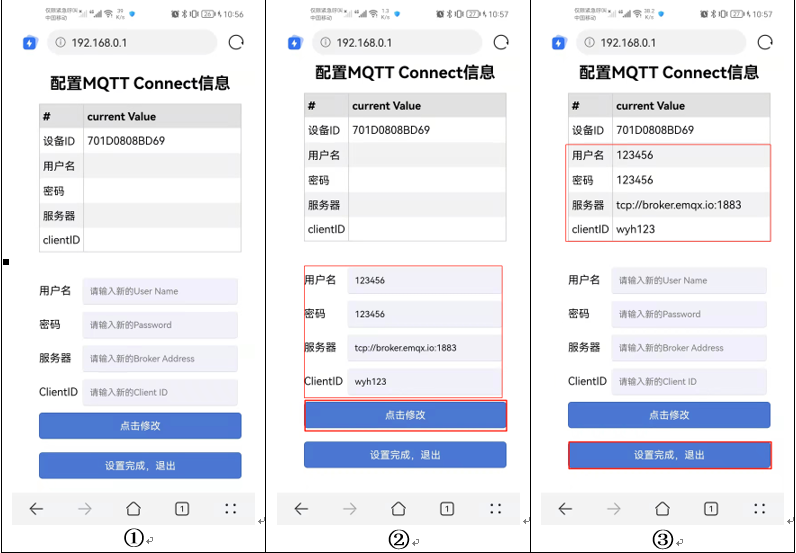

• 长按按键15s以上，模组会起一个热点：RadarConfig-xxxxxxxxxxxx，点击连接热点，浏览器自动跳转到192.168.0.1，手机连接热点进入配置界面如下，界面只有设备ID信息，其它信息需要根据MQTT服务器来配置。
• 根据MQTT服务器配置相应的数据。填写完成，“点击修改“按钮提交修改。服务器配置如下：

• 提交之后页面自动刷新，此时信息表格中出现了更新之后的数据。“设置完成，退出”按钮退出配置功能，此时模组退出重启。

2、配置网络¶

注：以下所有操作均在设备指示灯处于闪烁状态下配网执行，如指示灯不闪烁，则失败，需要重新开始执行配网操作步骤。

• 长按按键7秒左右待LED灯灭即可松开，此时LED灯闪烁。打开手机蓝牙，打开手机定位开关，微信小程序搜索 “关护宝” 进行设备配网，配网最长时间为90s，WiFi模组进入配网状态开始，90s内没有配网或者配网没有成功，需要重新再次长按按键重新配网。

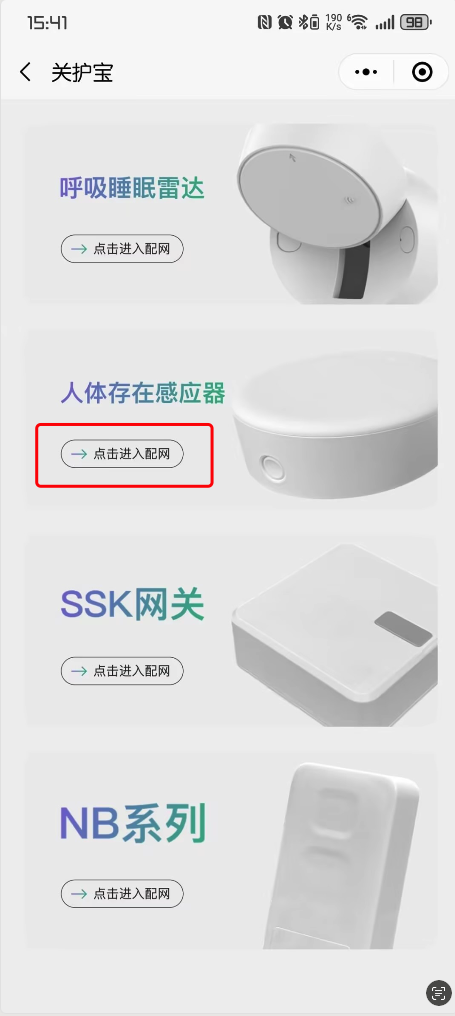

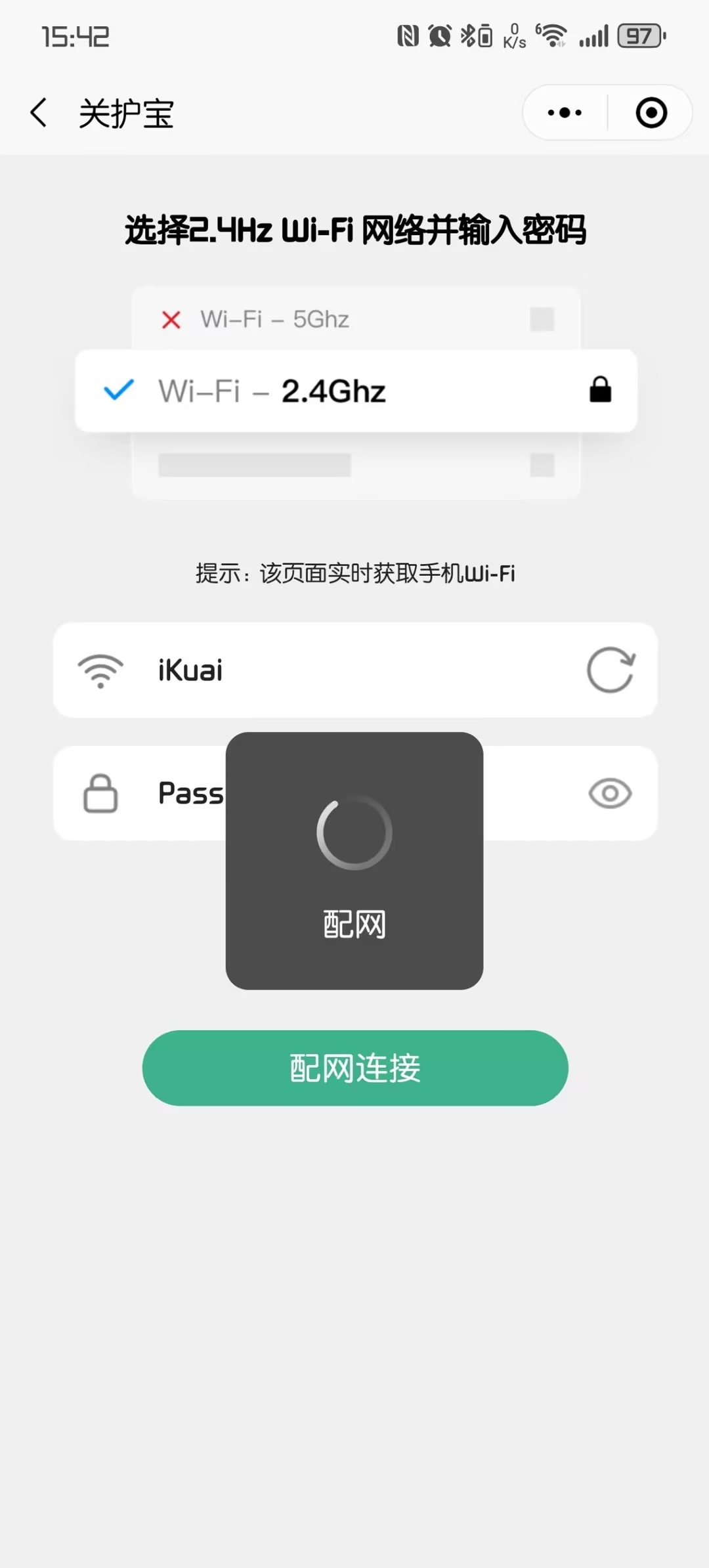

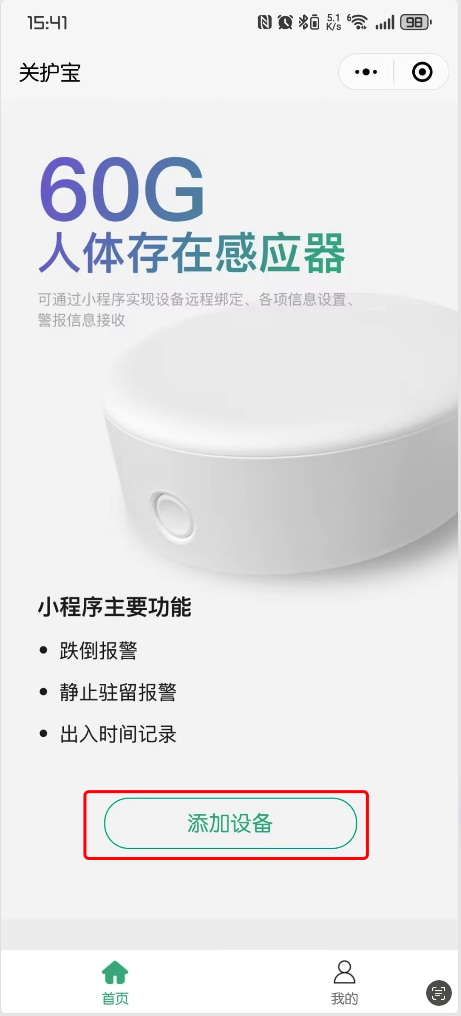

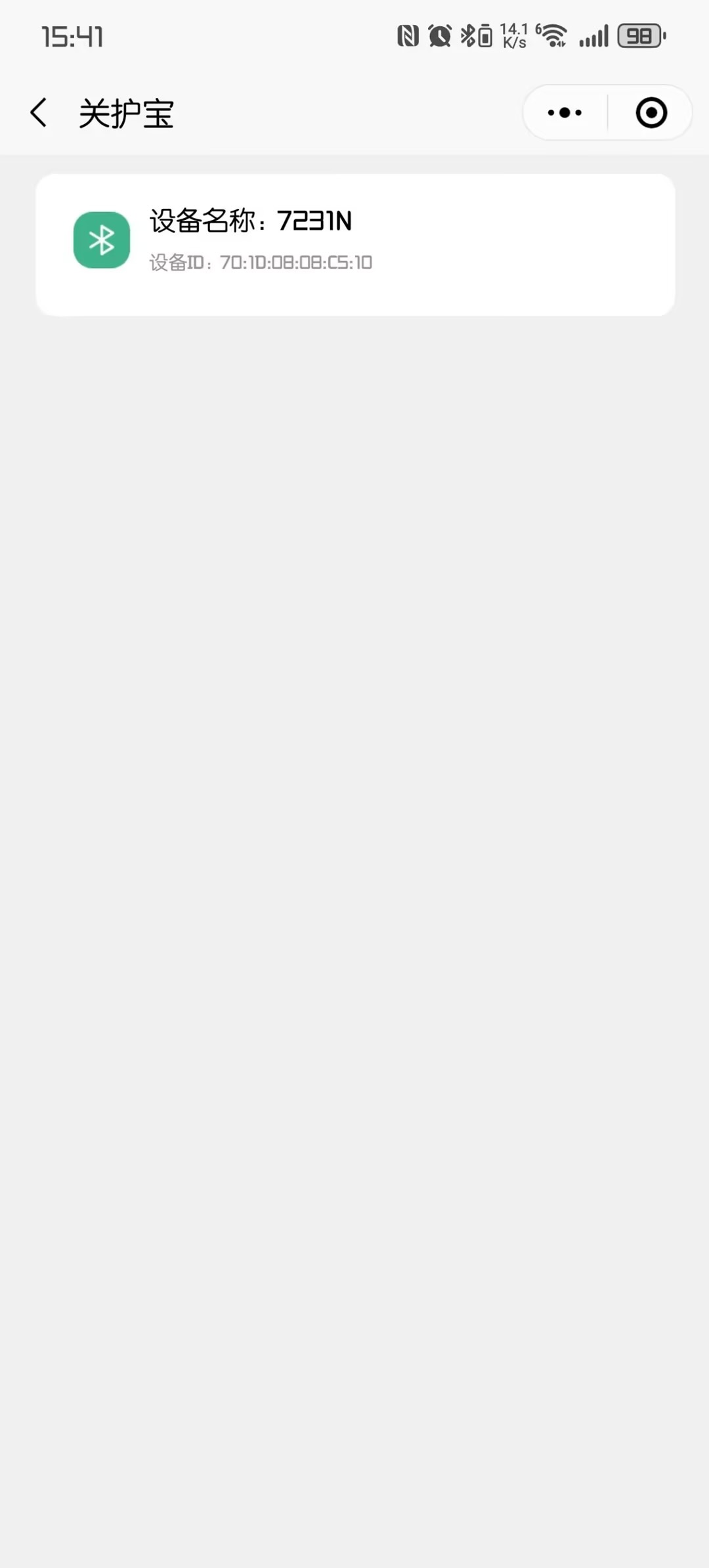

• 打开配网小程序“关护宝”（此时指示灯要处于闪烁状态），添加设备、选择人体存在感应器、选择设备（根据设备ID确认是否要配置的传感器）、填写WiFi密码。注：传感器链接的wifi必须支持2.4G。
• 点击 配网连接 后，连接成功会自动跳转到传感器详情界面，此界面无需操作，直接退出小程序即可。

五、雷达探测范围¶

毫米波雷达可通过大动作或人体静坐时的微动作感知人体存在，雷达在探测到人体存在 时，会触发有人指令上报，指示灯常亮；在感应不到人体存在时则会触发无人指令，指示灯 熄灭。

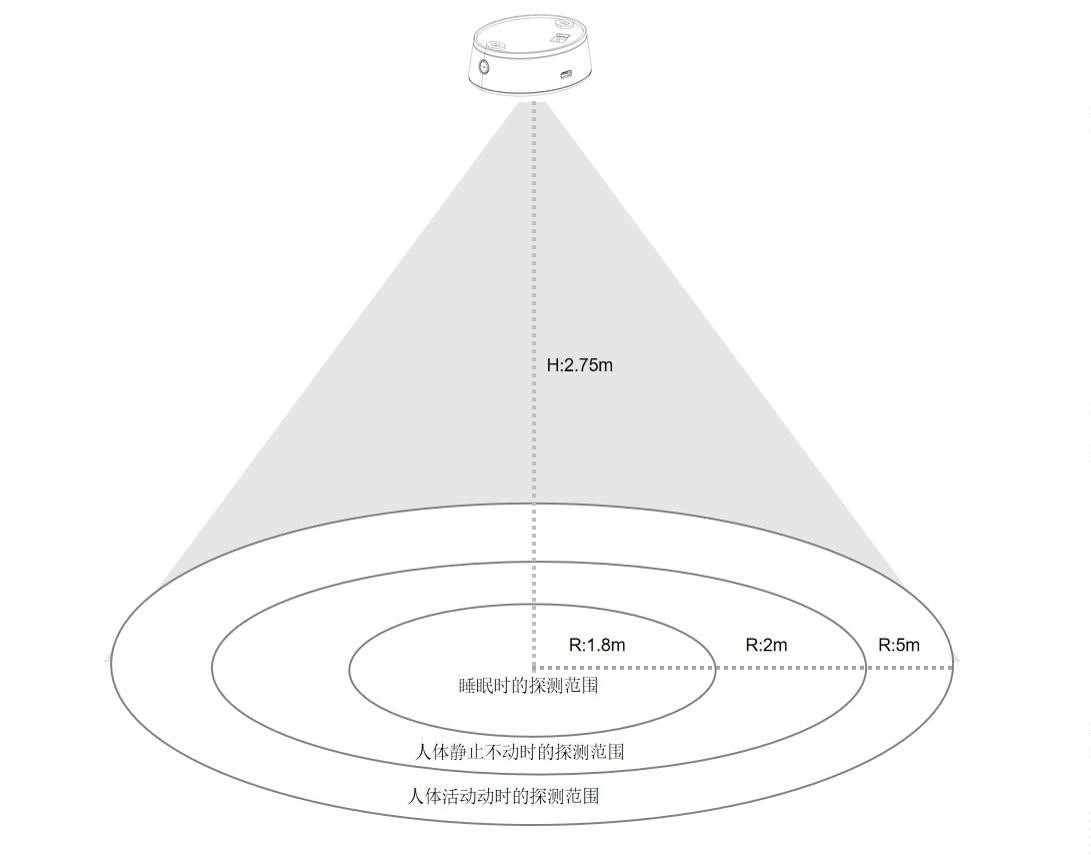

人体存在感应范围示意图如下：

置顶雷达探测人体活动时的范围约为 8 米*10 米，探测人体静止不动时的范围为 3 米*4 米，扫描睡眠时的范围约为 2.2 米*3.6 米。需要根据房间结构来设计雷达安装位置。

场景设置（感应范围设置）

注：整体探测范围偏椭圆形且静坐测试范围均为灵敏度

六、灵敏度设置*¶

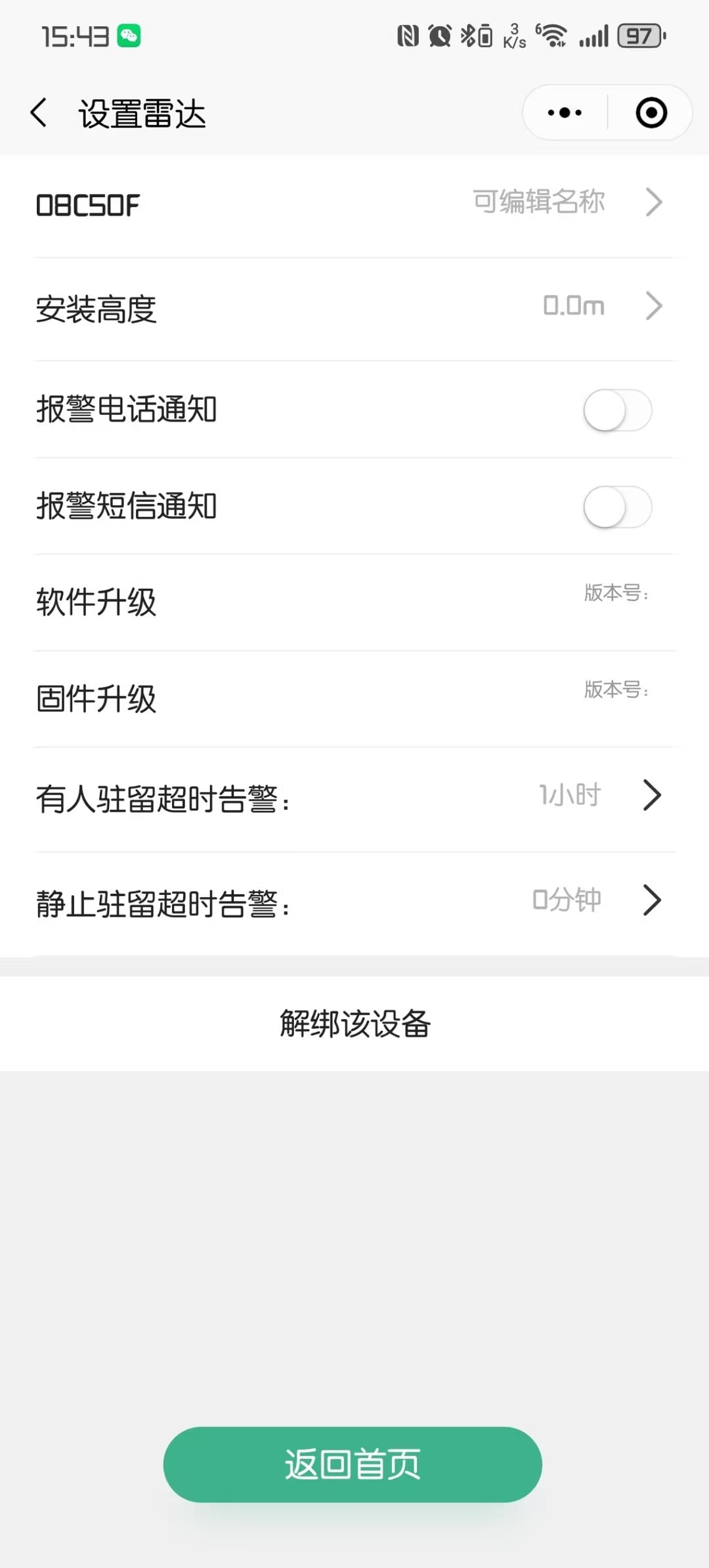

灵敏度设置，用于适配产品不同的使用环境，避免传感器出现无人误报，有人漏报的情况。 灵敏度调节范围：1-10； 1 为低灵敏度，10 为高灵敏度，默认参数为 7。 - 高灵敏度（7-10）： 适用于环境干扰比较小，对检测灵敏度要求较高的场景，可检测细微动作变化，如密闭空间、仓库、保险银行等；（注意此模式灵敏度过高容易受环境干扰误判有 人） - 中灵敏度（4-6）： 适用于普通室内场景如家庭、酒店等；（默认） - 低灵敏度（1-3）： 需大幅度运动才可触发，不容易受到窗帘、植物晃动造成的干扰，此场景适用于走廊、停车场等场景

七、指示灯状态&性能故障表¶

1、指示灯状态¶

2、性能故障表¶

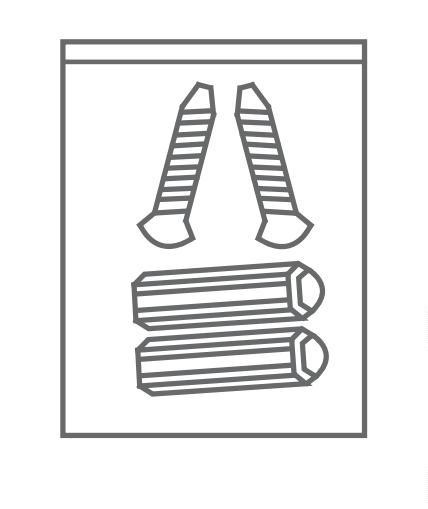

八、装箱清单¶

本书中外观及清单仅为示意图，请以购买的实物为准 APP 功能如有调整请以最新版本为准

九、产品参数¶

十、其他¶

电子电气产品有害物质限制使用标识要求 产品中有害物质的名称及含量
