UZ-MG01产品介绍¶

一、功能说明¶

​ 本产品基于增强多普勒雷达信号处理机制，通过对人员运动的多普勒参数及人员的生理参数同步感知技术，实现特定场所内人员状态的无线感知，通过无线信号通知网关实现场景联动；适用于家居、酒店、办公等场所。

二、功能特点¶

• 精确实现运动人员及静止人员（静坐、微动）的同步感知功能
• 能保持检测到静止人员的探知，保证实时输出
• 能快速输出目标距离雷达的远离和靠近状态
• 检测各种运动幅度，并实时输出数值状态
• 将检测对象限制于具备生物特征的人员（运动或静止），剔除环境内其它无生命物体的干扰
• 本模块对非生命类物体干扰有效剔除，也可实现非生命类运动物体检测

三、技术优势¶

• 环境适应性强：不受光照、温度、雾霾等的影响
• 高精度：速度、距离、角度等测量精度更高
• 简单：直接输出测量数据，快捷
• 安全：无隐私泄露
• 输出功率小，对人体无危害

四、技术参数¶

• 电压输入：AC 110V~220V
• 通讯类型：支持 Zigbee 通讯版本
• 通讯距离：100 米(空旷)
• 雷达频率：5GHz
• 毫米波雷达发射功率：≤10dBm （10mW）
• 探测角度：水平 90°、俯仰 60°的立体扇形区域，垂直往下监测时，探测面呈圆形。
• 响应速度：无人到有人 0.5 秒左右，人离开后，在 1 分钟左右上报无人
• 工作温度：-10℃～+55℃
• 工作湿度：相对湿度≤95％RH
• 外观尺寸：Φ80x45.5mm，安装桶径 65~70mm。
• 安装方式：吸顶

五、设备安装高度及要求¶

​ 建议安装高度为≤2.75m，水平垂直于地面90°，水平偏离角度≤5°，保证雷达主波束覆盖探测区域；雷达前面无明显遮挡物及覆盖物；

六、产品安装说明¶

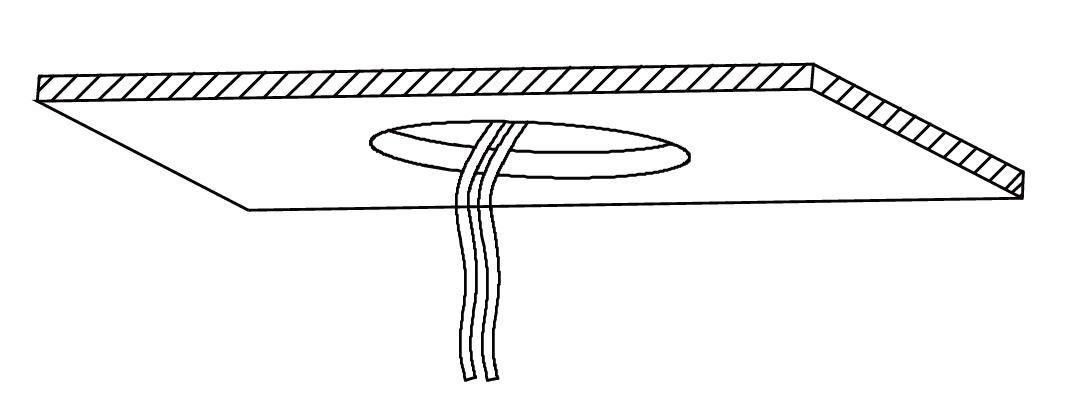

​ 根据房间布局，选择探测范围有效的安装位置，确保房间能够有效的覆盖;产品内嵌尺寸是 65mm，建议

在装修顶上方开孔直径为 65~70mm 的标准洞孔;从开孔中引出电线，将引出电线剥皮并于产品电线相连，

建议使用内部长供电使用，双线无正负极之分

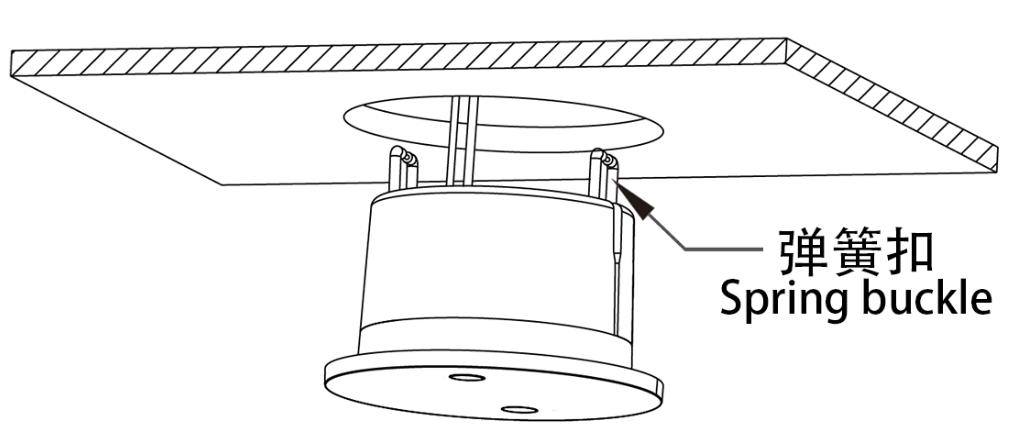

​ 参考图示进行弹簧卡口固定

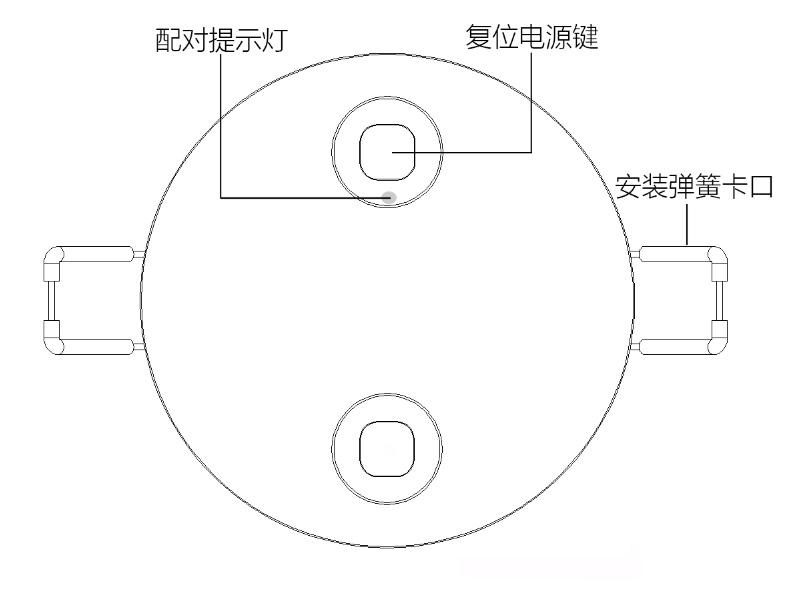

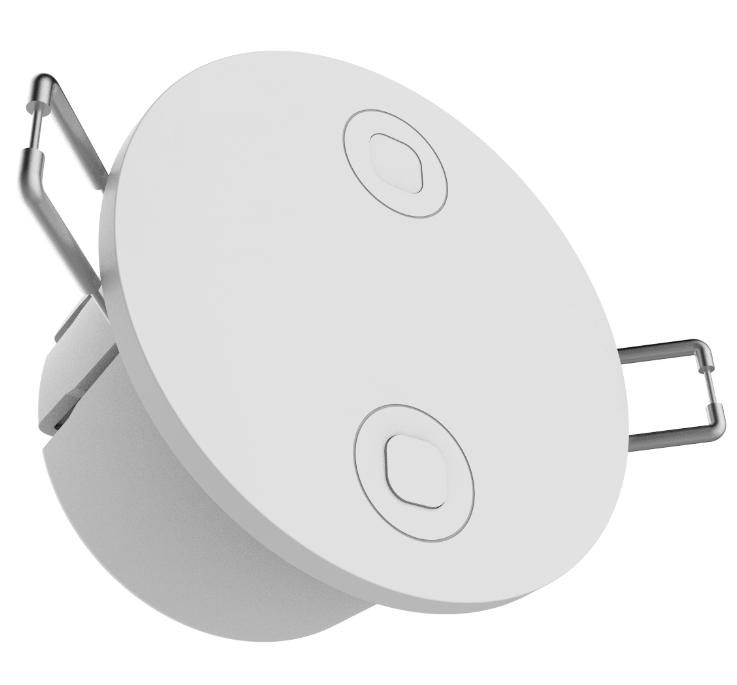

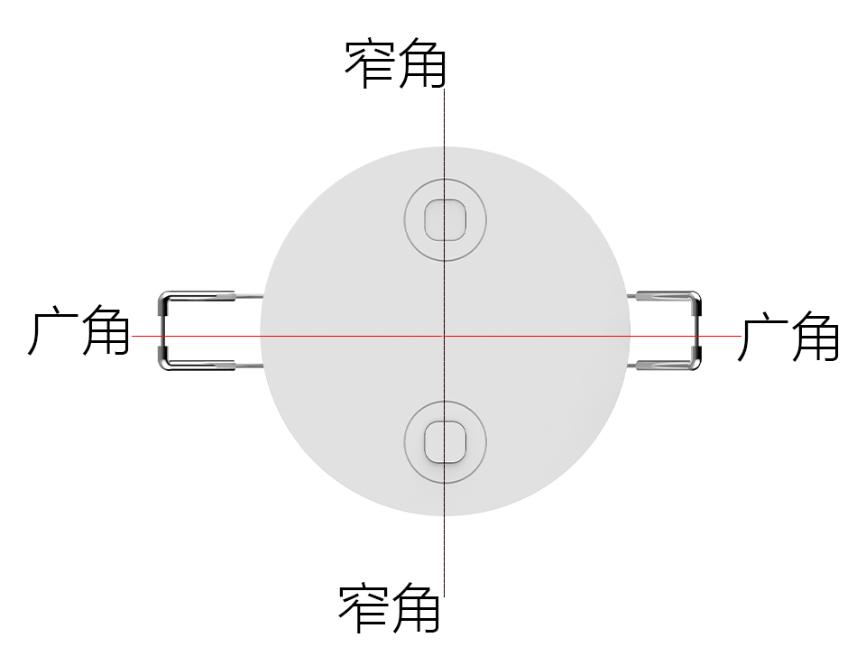

七、产品图示¶

​

八、配网说明¶

1. 前提条件：

   1. 小程序使用管理员身份登录
   2. 智能网关为在线状态
   3. 子设备进入到配对模式

2. 操作步骤：

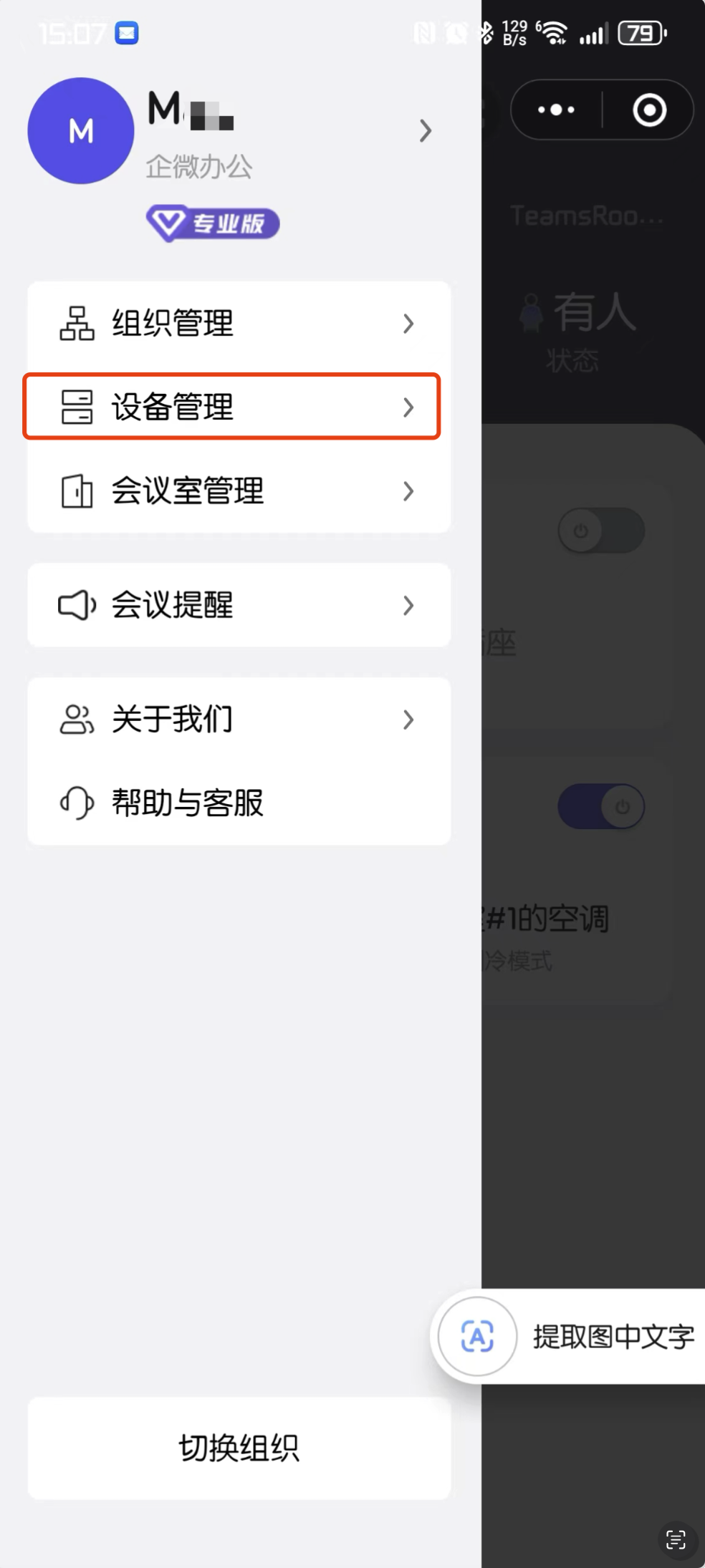

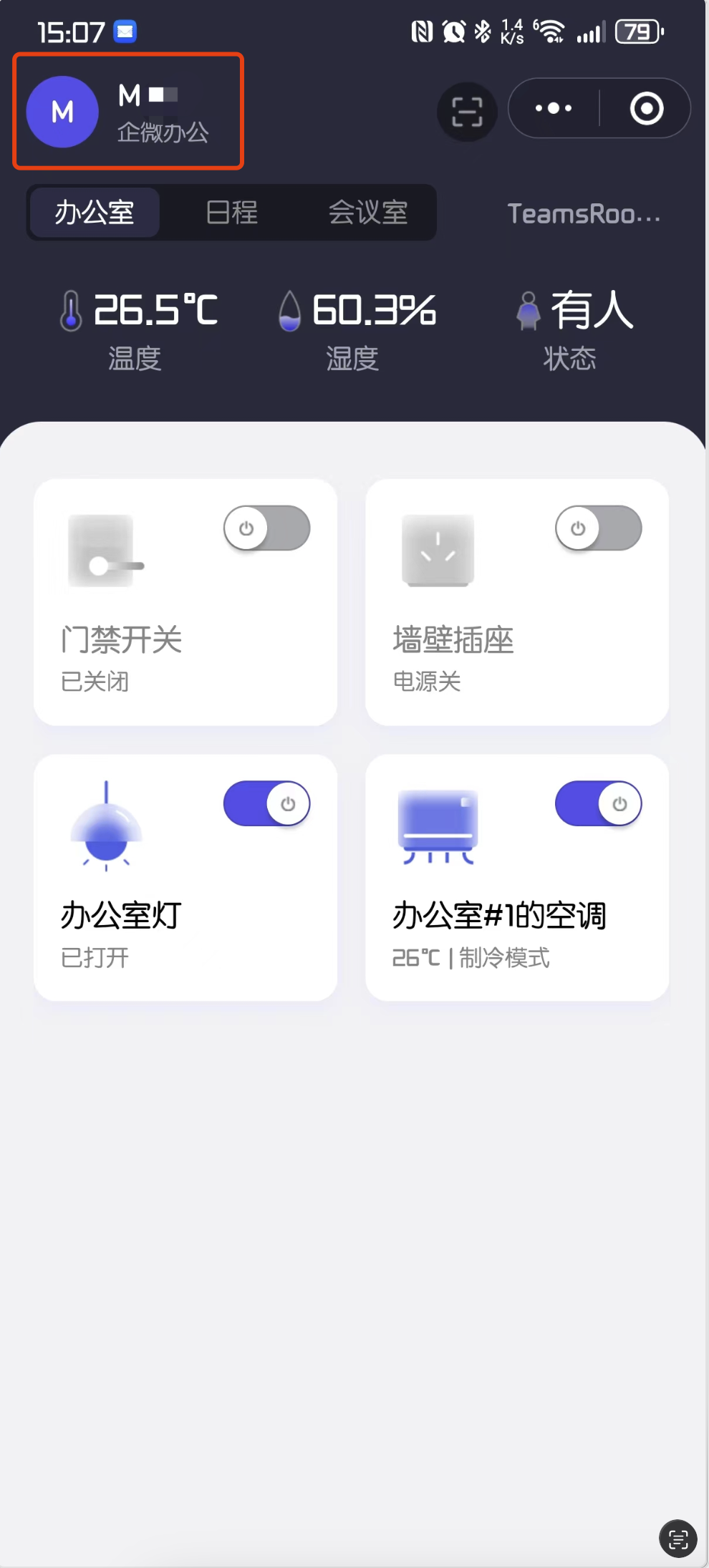

   1. 微信搜索小程序：智会办公，点击左上角用户图标打开设置界面

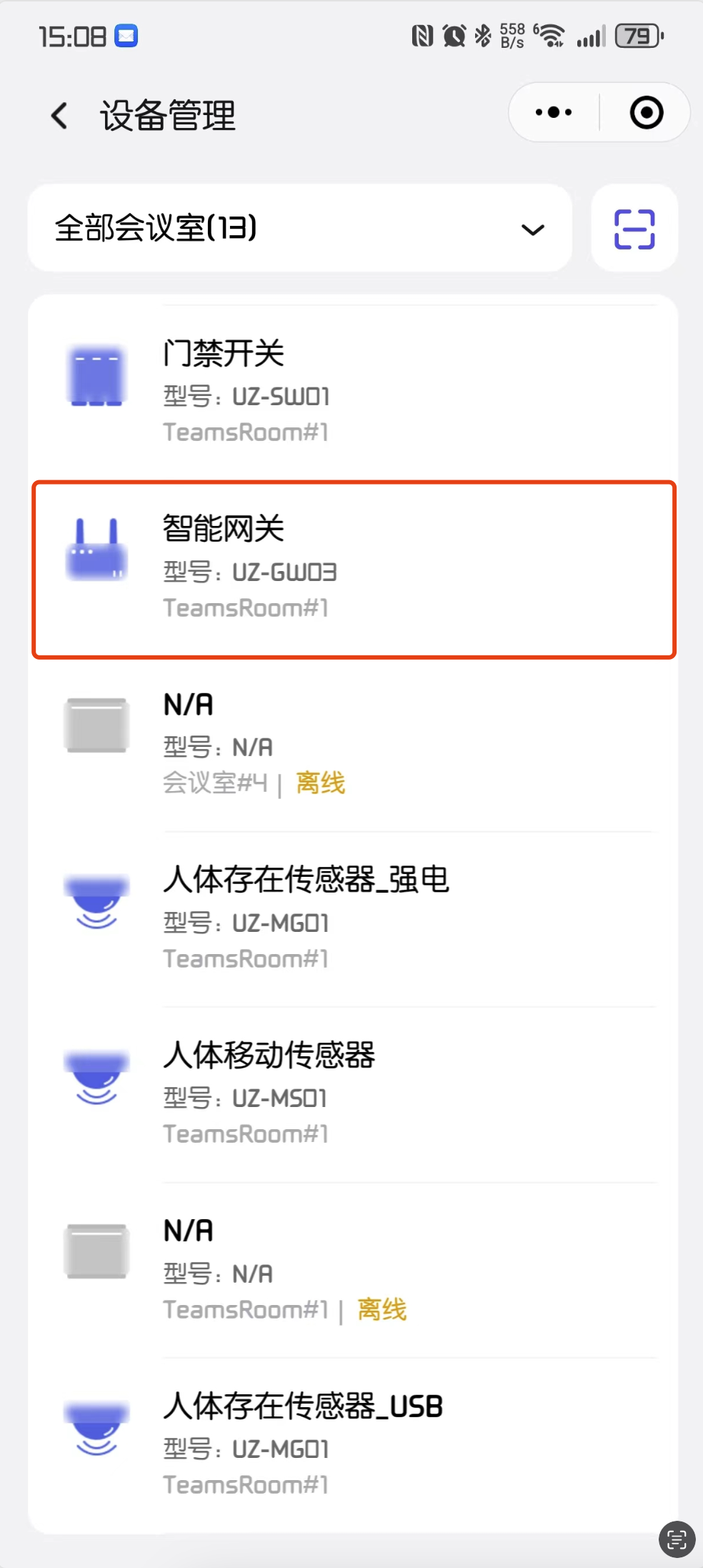

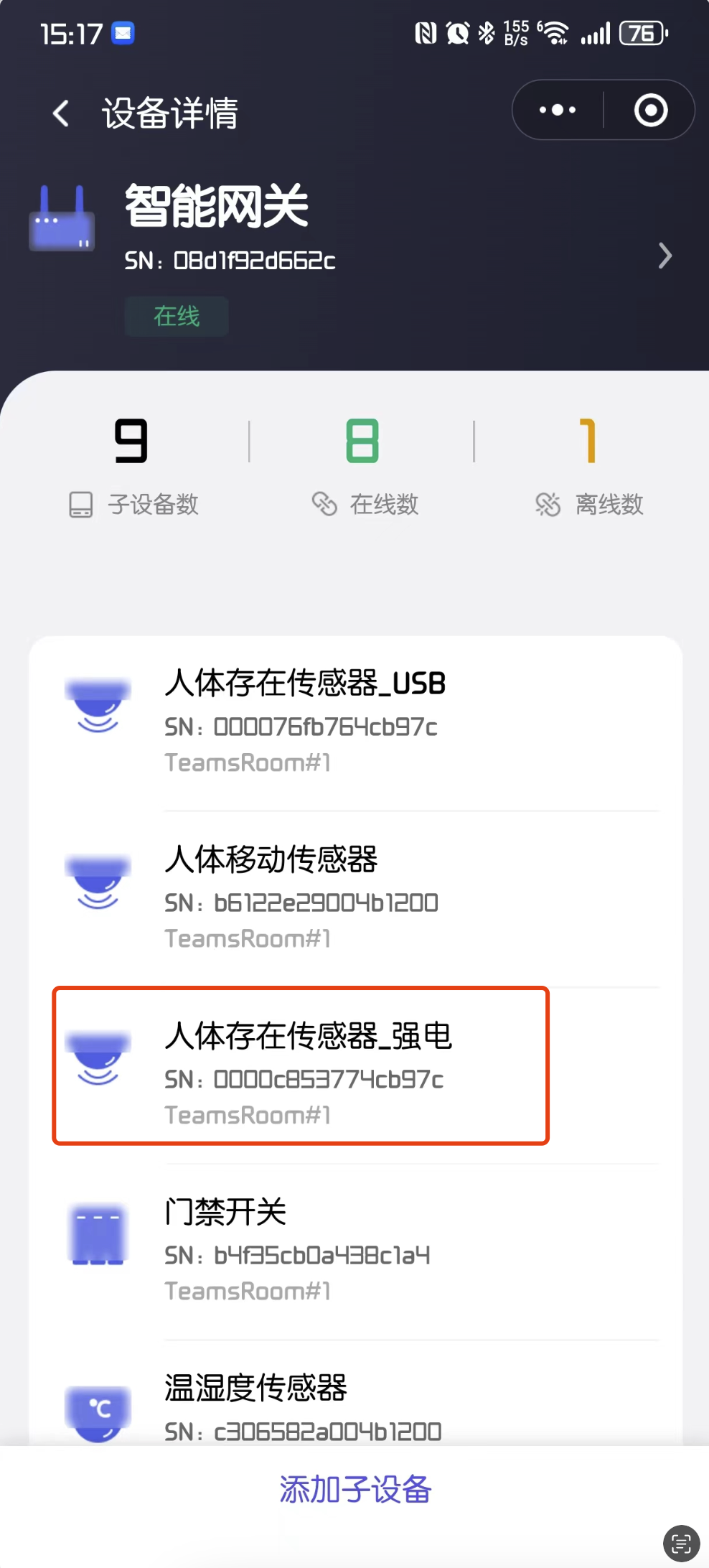

   2. 点击设备管理进入设备列表，点击进入智能网关

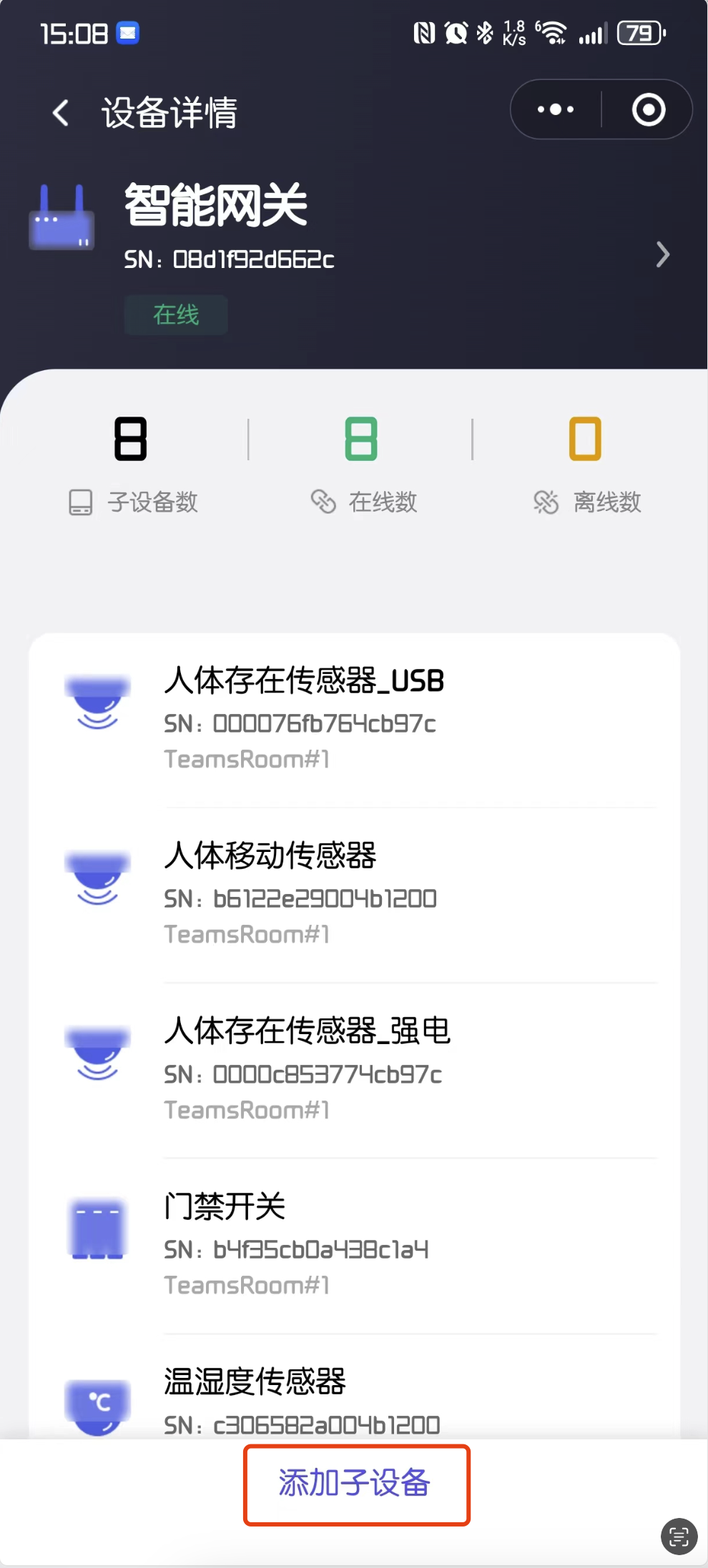

   3. 点击添加子设备开始扫描传感器并添加

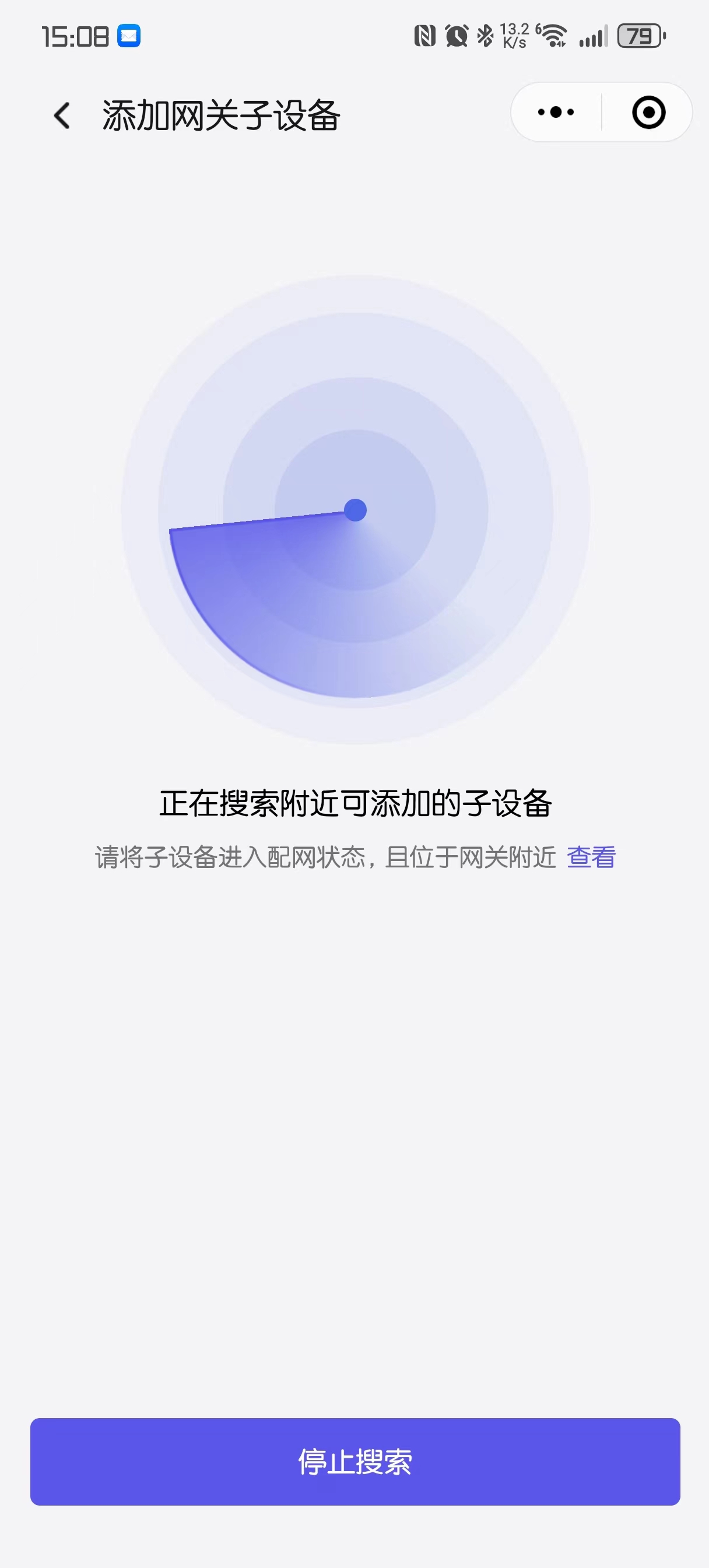

   4. 手动长按复位电源键 5-10 秒进行配网，此时设备红灯闪烁，启动配网模式，等待小程序扫描



   5. 添加成功后，传感器设备同时红灯变为熄灭表示入网成功



   6. 此时在网关下的设备列表中可查看到已添加的设备



九、产品功能详解-探测范围¶

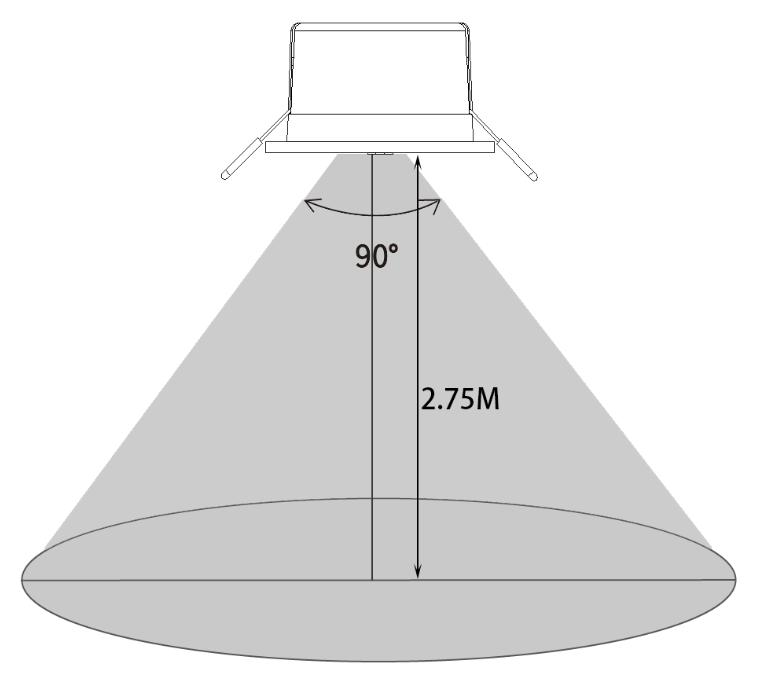

雷达对于不同状态（静止，运动）人体感应灵敏度有区别，如安装 2.75 米左右，安装方向垂直朝下

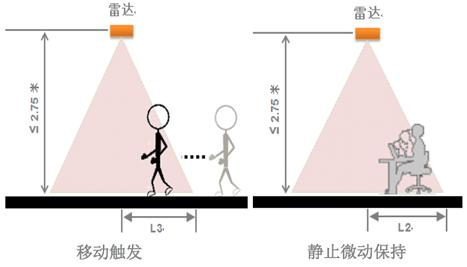

如图所示置顶安装：

受雷达安装高度及雷达波束范围影响，在无干扰状态下，人体运动、静止检测最大距离 L2、L3 为半径 4m；（注：雷达设备在不同的安装环境下运动监测范围会存在±0.5m 的误差）

雷达距离范围参数图：

不同灵敏度监测范围不一样，参考如下图表(注：本数据仅作为参考数据，实际探测距离与参考数据会存在±0.5m 的误差)：

功能点具体说明：

• 灵敏度设置：在 APP 上可以设置灵敏度，不同的灵敏度下雷达的运动、微动/静坐监测距离不一样（具体数据请参考运动、微动/静坐监测距离图表）
• 保持有人时间设置：在 APP 上可以设置保持有人时间（范围：01min～11h59min），系统默认上报无人状态时间为 1min 左右。
• 运动监测功能：当人在运动监测范围内运动，雷达会上报有人，上报时间为 0.5s 左右；当人一直保持在此范围内运动，雷达会一直上报有人状态；当人离开运动监测范围，在无干扰的前提下，雷达会上报无人状态，上报无人状态时间默认为 1min 左右。
• 微动/静坐监测功能：当人在微动/静坐监测范围内静止不动，雷达会在 0.5s 上报有人状态，只要人不出微动/静坐监测范围就会一直上报有人静止状态；当人走出微动/静坐监测范围时，在无干扰的前提下，雷达会上报无人状态，上报时间为 1min 左右。

十、应用和注意事项¶

• 无影响：雷达可以穿越棉织品、衣服，不受光线浓雾影响；
• 弱影响：雷达可以穿越木板、玻璃、石膏板墙、塑料，但是厚度有限，日常家居环境没有问题；
• 强影响：不能穿越金属，所以切勿被金属阻挡强影响；
• 如果单个雷达覆盖不了某个区域，可以增加雷达个数，同个区域安装 3 个以内雷达不会造成互相干扰；
• 雷达安装最好朝同一方向，避免雷达相对面干扰；
• 雷达需要固定安装，震动晃动会导致雷达产生误报；
• 启动时间说明：由于本产品在初始上电开始工作时，需要对模块内部电路完全复位，并对环境噪声进行充分评估，才能保证模块正常工作。因此模块初始上电工作时，需要开机稳定时间≥30s，才能保证后续输出参数的有效性；

十一、故障排除¶

1. 无人，却误报成有人的情况：

   1. 如果墙壁太薄，雷达穿墙扫到隔壁的人，会引起误报
   2. 雷达供电不稳定，会引起误报
   3. 扫描范围内，有运动的物体，比如服务器、电脑散热风扇、被风吹动的植物或金属晃动，大型宠物、电动机、电风扇、洗衣机等会引起误报

2. 有人却误报成无人的情况：

   1. 人体在扫描范围之外或者人被金属和厚的桌椅所遮挡

十二、保修卡¶

1. 保修政策

   1. 产品自售出之日起 7 日内,发生性能故障,消费者可以选择退货、换货或修理。
   2. 产品自售出之日起 15 日内,发生性能故障,消费者可以选择换货或修理。
   3. 产品自售出之日起 12 个月内,出现产品质量问题,可为您提供保修服务。

2. 非保修政策

   1. 无“三包”凭证或超过“三包”有效期。
   2. 未按产品说明要求使用、维护和保管而造成的损坏。
   3. 未经我司授权拆修造成的损坏。
   4. 因不可抗力造成的损坏。
   5. 产品在使用过程中正常的褪色和损耗不在保修范围之内。
